CS方形蝸輪絲桿升降機產品簡介

    特點：1、表面精密加工的獨特的外形結構，六面均可以精確定位，可以根據使用要求，隨意拼裝組合，被歐洲人譽為“神奇的積木式魔塊”　。 　　該方形外形結構已獲得我公司“外觀設計專利”。 　　2、低速重載可選用梯形絲杠高速輕載則可以選用滾珠絲杠；可以選用絲杠往復也可以選用螺母往復。 　　3、按減速比不同有N型和L型可供選用。“N型”的升降機輸入軸每轉1圈，提升1㎜；“L型”的升降機輸入軸每轉1圈，提升0.25㎜，換算極其方便。絲桿升降機最高輸入轉速1500r／min，最大提升速度1.5m／min

詳細介紹：
形式、規格的表示
機體規格
分為：CS2.5～CS500共9種，提升力依次為2.5KN～500KN。
傳動比
N 型——普通速比；
L 型——慢速速比。

    結構形式
A 型——絲杠作軸向移動，不旋轉；
B 型——螺母作軸向移動，絲杠作旋轉運動。

    絲杠接頭類型
A型結構形式的絲杠頭部分為：1型（圓柱），2型（法蘭），3型（螺紋），4型（扁頭），5型（開口）共五種；
B型結構形式的絲杠頭部分為：1型（圓柱），0型（無接頭）共二種。

    附加要求（可選）
A型結構形式的附加要求有：滾珠絲杠型（B）、帶防轉裝置（P）、帶防護罩（S）共三種；
B型結構形式的附加要求有：滾珠絲杠型（B）、帶防護罩（S）共二種。

    表示方法

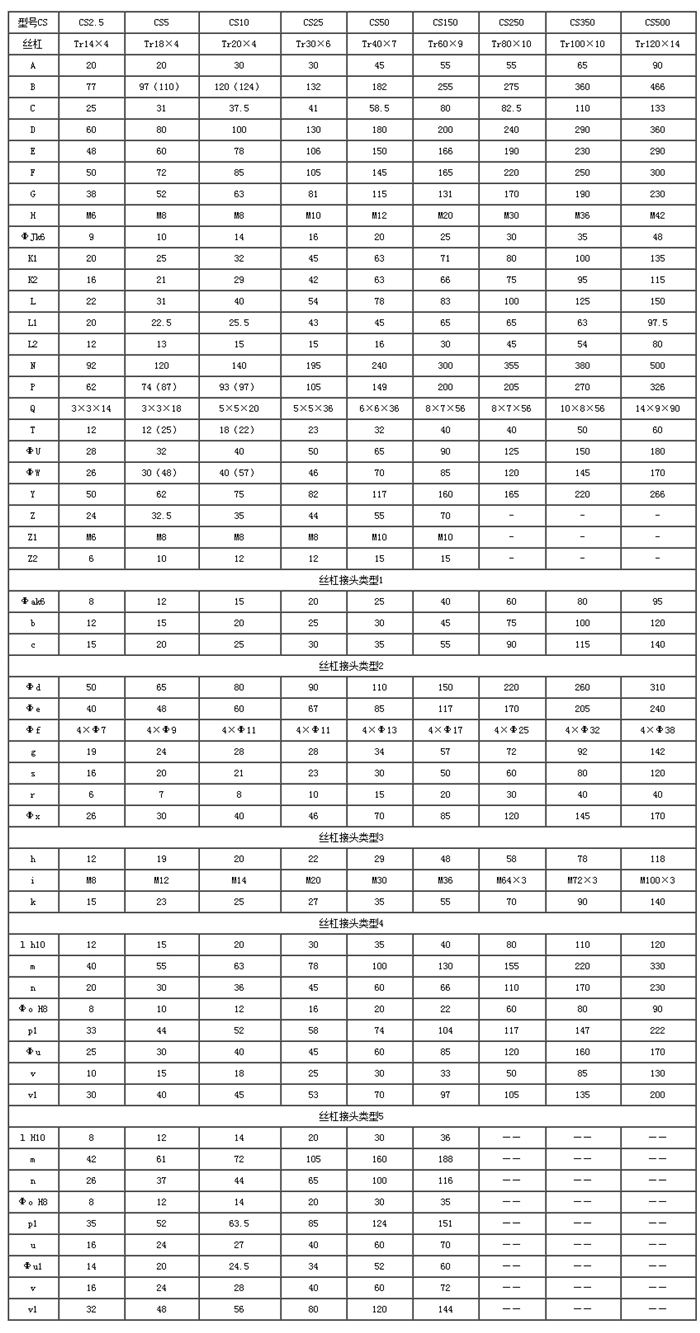

CS方形蝸輪絲杠升降機A型結構聯結尺寸

    注：“（）”中的數字僅對滾珠絲杠型適用。

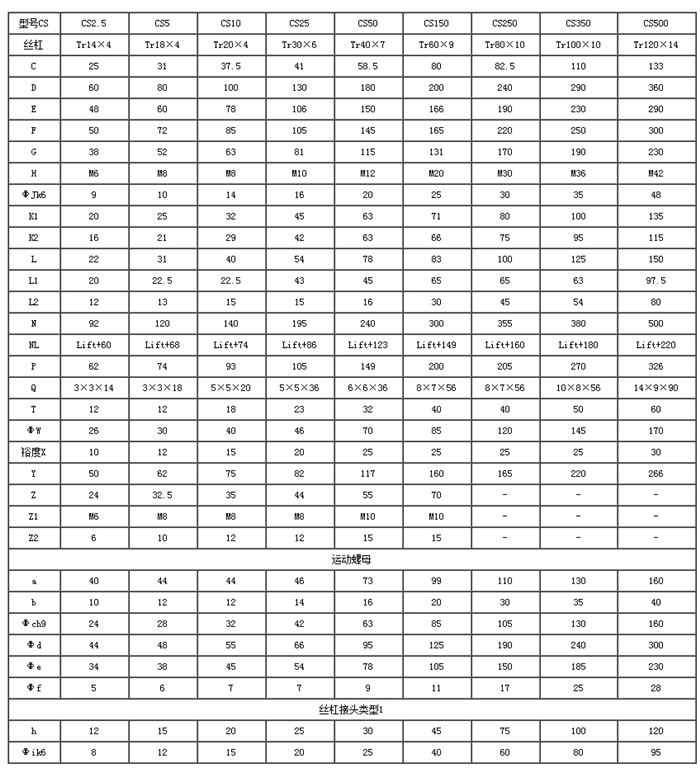

CS方形蝸輪絲杠升降機B型結構聯結尺寸
CS方形蝸輪絲桿升降機B型結構聯結尺寸

注：運動螺母尺寸中“（）”內的數字僅對滾珠絲杠型適用，且滾珠絲杠的“Φf”在外側有標準的沉孔，其中CS50型的“/”前為4005，“/”后為4010滾珠絲杠的螺母尺寸。

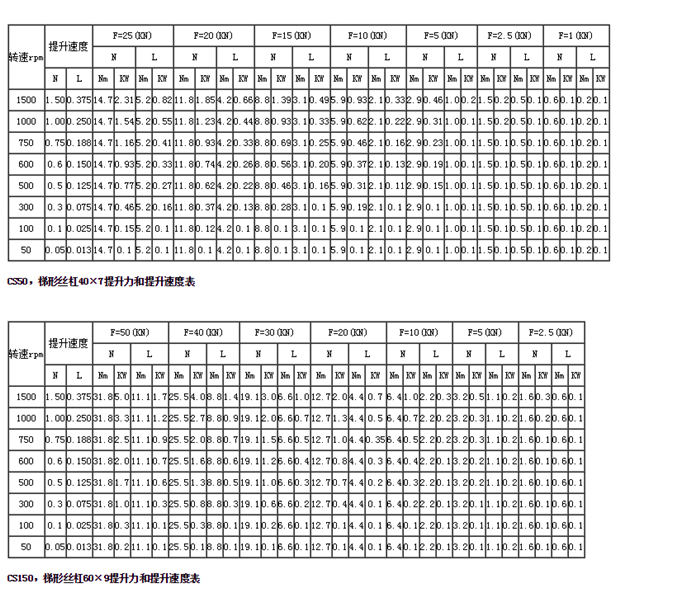

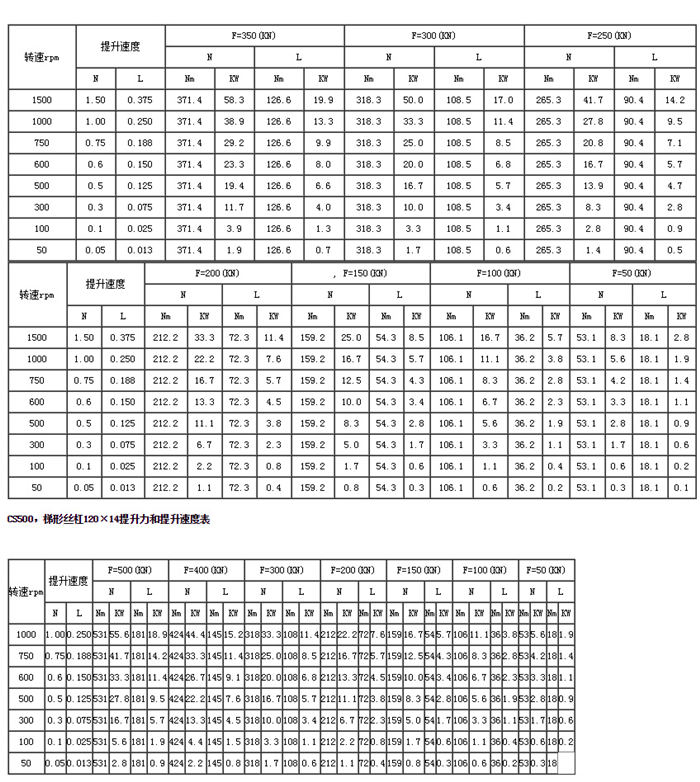

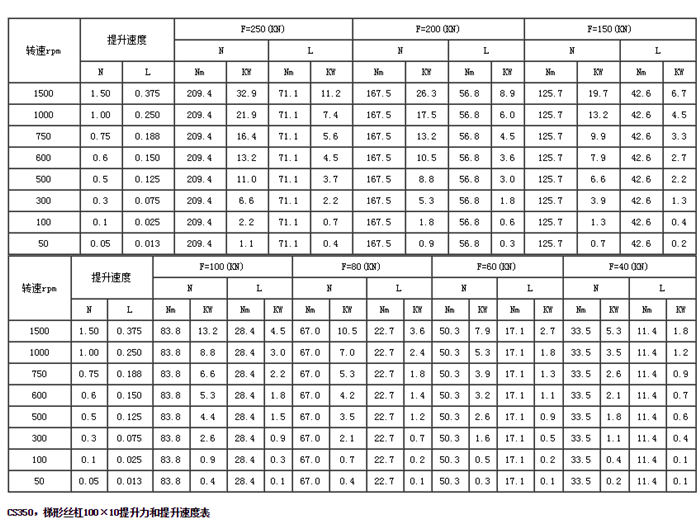

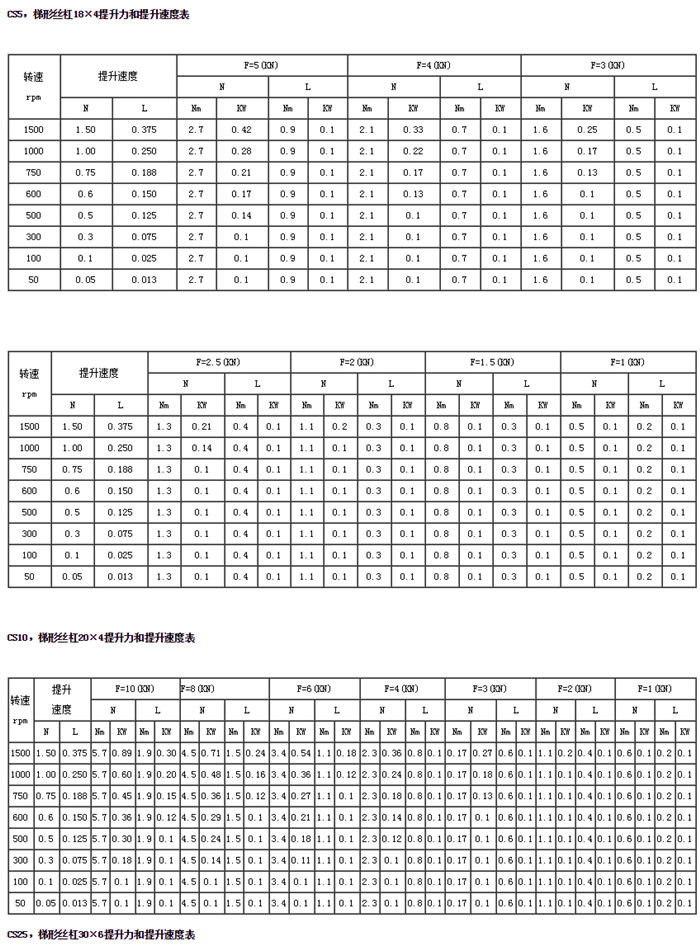

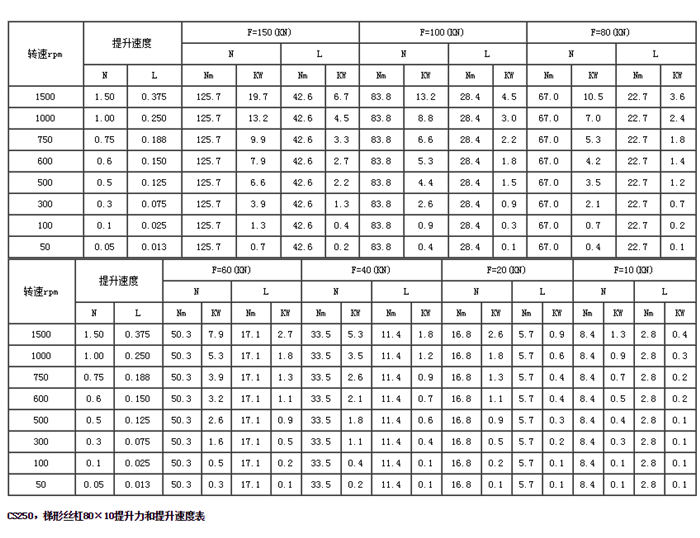

CS方形蝸輪絲杠升降機主要性能參數表

    1、①部分規格也可用滾珠絲杠。
    ②A型、梯形絲杠時的最大許用值；
    當使用B型或滾珠絲杠時許用值可能更高。
    ③指100mm絲杠長度的情況下。
CS型蝸輪絲杠升降機絲杠長度與極限負荷關系圖表

    絲杠長度與極限負荷關系圖表

    升降機要素之一的絲杠承受壓力時，梯形絲杠和滾珠絲杠的許用彎曲力可以用如下彎曲圖表校驗。

    Fall=FK·fK/SK

    Fall：作用于絲杠上的最大許用壓載荷，單位KN；

    FK：絲杠的臨界彎曲力，根據無支撐長度L，按下表確定；

    fK：根據絲杠軸承類型和支撐方式給定的修正參數，按下圖確定；

    SK：安全系數，根據具體情況定，一般在2-6之間選擇。

    上表中“Tr”為梯形絲杠，“GQ”為滾珠絲杠。

    B 型結構升降機的絲杠轉速與長度關系

    對于B型結構的升降機，在絲杠很細長時，就需要計算絲杠的最大許用轉速，如需要的轉速高于計算值，則需要選擇更大規格的絲杠，同時驗算升降機的扭矩、負載和功率。

    nall=0.8·nkb·fkb

    nall：絲杠的最大許用轉速，單位rmp；

    fall：根據絲杠的支撐方式和共振源確定的修正參數，按下圖確定；

    上表中“Tr”為梯形絲杠，“GQ”為滾珠絲杠。

    驗算時，絲杠轉速=輸入轉速/i，其中i為升降機速比。

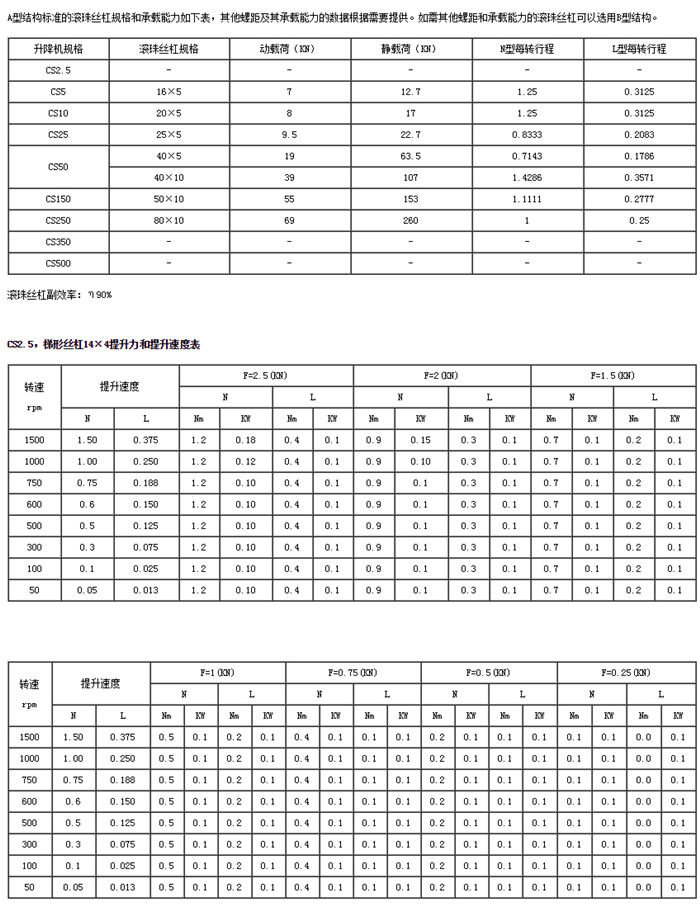

    滾珠絲杠規格

    A型結構標準的滾珠絲杠規格和承載能力如下表，其他螺距及其承載能力的數據根據需要提供。如需其他螺距和承載能力的滾珠絲杠可以選用B型結構。
